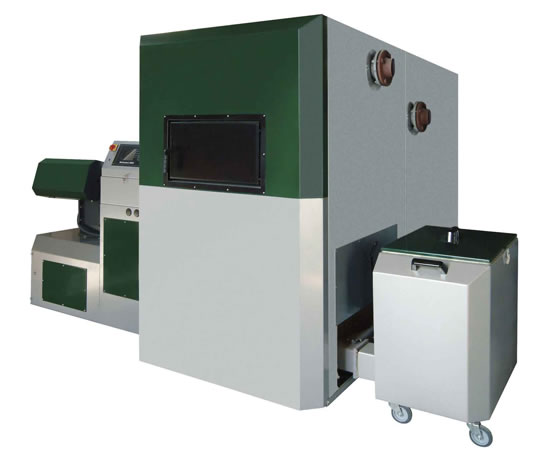

Biomatic 220 - 500 Kw

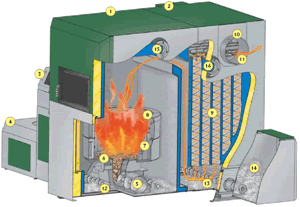

1 Módulo de la cámara de combustión.
2 Módulo del intercambiador de calor.
3 Mando integrado BioControl 3000.
4 Depósito intermedio.
5 Sinfín introductor.
6 Encendido automático con soplador de aire caliente.
7 Cámara de combustión con sistema automático de limpieza del quemador (plato vibratorio).
8 Anillo de aire secundario dividido en 2 zonas.
9 Intercambiador de calor de tubos verticales con mecanismo de limpieza automática.
10 Vigilancia automática de la combustión y de los gases de salida mediante el control con sonda Lambda.
11 Ventilador de aspiración con variador de frecuencia y regulación de depresión.
12 Sinfines para la extracción de cenizas de la combustión.
13 Sinfín para la extracción de cenizas volátiles.
14 Depósito para cenizas volátiles.
15 Conexión de impulsión.
16 Conexión de retorno.
Versión estándar compuesta por:
Cuerpo de la caldera con aislamiento eficiente. Alimentador de entrada motorizado. Sistema de aspiración con variador de frecuencia. Sistema primario y secundario con variador de frecuencia. Limpieza del intercambiador. Sistema de seguridad de sobre temperatura. Sistema de seguridad antiincendio contra el retorno de la llama. Depósito intermedio con control de nivel mediante infrarrojos. Encendido automático mediante ventilador con aire caliente. Sistema automático de extracción de cenizas del módulo de combustión. Sistema automático de regulación de la compuerta de humos. Regulación integrada mediante sistema "BioControl 3000" con pantalla LCD. Regulación de combustión. Regulación mediante sonda LAMBDA. Controla flujo de aire de combustión y entrada de combustible. Regulación de depresión. Regulación del Acumulador. Activación de circuito de elevación de temperatura. Activación de la válvula motorizada para un rápido calentamiento del circuito de calefacción. Sistema de limpieza.
DATOS TÉCNICOS | 220 | 250 | 300 | 350 | 400 | 500 | |
Rango de potencias | KW | 54 - 220 |
54 - 250 |
79 - 300 |
79 - 350 |
79 - 400 |
79 - 500 |

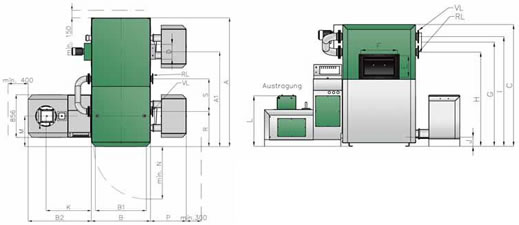

Dimensiones (mm) | 220 | 250 | 300 | 350 | 400 | 500 |
A Longitud | 1948 | 1948 | 2054 | 2054 | 2574 | 2574 |
A1 Longitud hasta eje de salida de humos | 1516 | 1516 | 1635 | 1635 | 1895 | 1895 |
B Ancho | 1066 | 1066 | 1186 | 1186 | 1186 | 1186 |
B1 Ancho (sin reborde) | 862 | 862 | 986 | 986 | 986 | 986 |
Ancho (con reborde) | 1145 | 1145 | 1284 | 1284 | 1284 | 1284 |
B2 Ancho (módulo alimentador) | 1262 | 1262 | 1264 | 1264 | 1264 | 1264 |
C Altura | 1803 | 1803 | 1973 | 1973 | 1973 | 1973 |
D Diámetro del tubo de salida de humos | 250 | 250 | 300 | 300 | 300 | 300 |
E Altura puerta de cámara de combustión | 340 | 340 | 300 | 300 | 300 | 300 |
F Ancho puerta de cámara de combustión | 500 | 500 | 500 | 500 | 500 | 500 |
G Eje del tubo de salida de humos | 1481 | 1481 | 1688 | 1688 | 1688 | 1688 |
H Conexión de retorno (DN) / Altura | 80/1335 | 80/1335 | 100/1523 | 100/1523 | 100/1523 | 100/1523 |
I Conexión de impulsión (DN) / Altura | 80/1588 | 80/1588 | 100/1776 | 100/1776 | 100/1776 | 100/1776 |
J Conexión de llenado/vaciado “/ Altura | ¾”/148 | ¾”/148 | ¾”/148 | ¾”/148 | ¾”/148 | ¾”/148 |
K Eje del sistema RSE | 904 | 904 | 906 | 906 | 906 | 906 |
L Altura del sistema RSE | 822 | 822 | 822 | 822 | 822 | 822 |
M Frente de la caldera hasta eje de RSE | 539 | 539 | 610 | 610 | 610 | 610 |
N Distancia necesaria para revisiones | min. 900 | min. 900 | min. 1050 | min. 1050 | min. 1050 | min. 1050 |
P Anchura del contenedor de cenizas | 710 | 710 | 714 | 714 | 714 | 714 |
R Distancia al eje de conexión de impulsión | 646 | 646 | 701 | 701 | 701 | 701 |
S Distancia horizontal a eje VL-RL | 605 | 605 | 655 | 655 | 655 | 655 |
Datos Técnicos | 220 | 250 | 300 | 350 | 400 | 500 | |
Peso de la caldera | Kg | 2600 | 2600 | 2900 | 2900 | 3500 | 3500 |
Tiro máx/min admisible | mbar | 0.05/0.15 | 0.05/0.15 | 0.05/0.15 | 0.05/0.15 | 0.05/0.15 | 0.05/0.15 |
Presión máxima de trabajo | bar | 3 | 3 | 3 | 3 | 3 | 3 |
Temperatura máxima de impulsión | ºC | 90 | 90 | 90 | 90 | 90 | 90 |
Contenido de agua | L | 500 | 500 | 720 | 720 | 940 | 940 |
Conexión eléctrica | V/Hz | 3x400/50 | 3x400/50 | 3x400/50 | 3x400/50 | 3x400/50 | 3x400/50 |
Superficie del intercambiador térmico | m2 | 16.35 | 16.35 | 23.15 | 23.15 | 33.80 | 33.80 |
Resistencia del lado del agua con ∆t=20 k | PA | 2200 | 2200 | 2600 | 2600 | 3500 | 3500 |
Caudal de agua ∆t= 20 k | Kg/h | 9483 | 9483 | 12931 | 12931 | 21552 | 21552 |
Valores de emisiones a plena carga | 220 | 250 | 300 | 350 | 400 | 500 | |
Temperatura de gases de salida | ºC | ~140 | ~140 | ~140 | ~140 | ~140 | ~140 |
Caudal másico de gases de salida | Kg/s | 0.122 | 0.137 | 0.209 | 0.258 | 0.289 | 0.341 |
Concentración de CO2 | Vol % | 13.7 | 13.7 | 12.5 | 12.5 | 12.8 | 12.8 |
Valores de emisiones con carga parcial | 220 | 250 | 300 | 350 | 400 | 500 | |
Temperatura de los gases de salida | ºC | ~80 | ~80 | ~85 | ~85 | ~85 | ~85 |
Caudal másico de gases de salida | Kg/s | 0.052 | 0.052 | 0.0787 | 0.0787 | 0.0787 | 0.0787 |
Concentración de CO2 | Vol % | 7.8 | 7.8 | 8.5 | 8.5 | 8.5 | 8.5 |
