Firematic 10 - 60 Kw
|
Partes principales Firematic 1 RSE (Sistema anti-retorno de llama).
2 Control integrado BioControl 3000.
3 Encendido automático mediante soplador de aire caliente.
4 Sistema basculante de limpieza completa de parrilla.
5 Cámara de combustión con 2 zonas.
6 Intercambiadores verticales con sistema de limpieza integrado. 7 Control automático de humos y combustión mediante la sonda Lambda.
8 Aspirador de humos con variador de frecuencia.
9 Extractor de cenizas de cámara de combutión y de intercambiadores.
10 Depósito de cenizas en la parte frontal.
Versión estándar compuesta por:
Cuerpo de la caldera con aislamiento eficiente. Intercambiador de seguridad. Sistema de aspiración con regulación de velocidad. Limpieza automática de la parrilla de combustión mediante sistema basculante con limpieza de incrustaciones. Limpieza automática de la parrilla móvil (step grate). Caída automática de la ceniza mediante parrilla basculante. Limpieza automática de intercambiadores. Cámara de combustión con 2 zonas. Sistema RSE anti-retorno de la llama. Control de nivel de almacén intermedio mediante sensores infrarrojos. Encendido automático mediante soplador de aire caliente. Extracción automática de cenizas de combustión y gases. Recogida de cenizas en cajón central. Regulación integrada mediante sistema "BioControl 3000" con pantalla LCD. Regulación de combustión. Regulación mediante sonda LAMBDA controla flujo de aire de combustión y entrada de combustible. Regulación del acumulador (ACS). Activación de la válvula motorizada para un rápido calentamiento del circuito de calefacción. Accesorios de limpieza.
CARACTERÍSTICAS TÉCNICAS
| DATOS TÉCNICOS | 20 | 35 | 45 | 60 | |
| Rango de potencias | kW | 7,3 - 25 | 7,3 – 34.4 | 13,1 - 45 | 13,1 - 65 |
| Peso caldera | Kg | 517 | 517 | 620 | 620 |
| Tiraje mínimo | mbar | 0.05/0.1 | 0.05/0.1 | 0.05/0.1 | 0.05/0.1 |
| Presión de trabajo | bar | 3.0 | 3.0 | 3.0 | 3.0 |
| Temperatura máx. | ºC | 95 | 95 | 95 | 95 |
| Capacidad de agua | L | 80 | 80 | 116 | 116 |
| Conexión eléctrica | V,Hz,A | 230,50,16 | 230,50,16 | 230,50,16 | 230,50,16 |

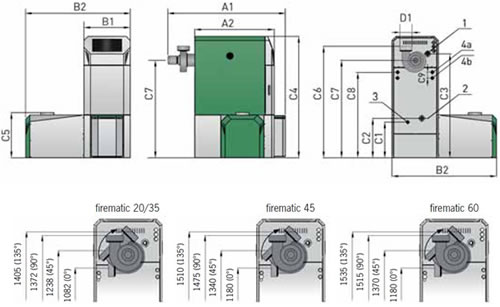

| DIMENSIONES (mm) | 20 | 35 | 45 | 60 |
| A1 Longitud | 1450 | 1450 | 1480 | 1490 |
| A2 Longitud | 960 | 960 | 1070 | 1070 |
| B1 Anchura | 600 | 600 | 710 | 710 |
| B2 Anchura con introductor | 1300 | 1300 | 1410 | 1410 |
| C1 Altura conexión llenado/vaciado | 395 | 395 | 395 | 395 |
| C2 Altura conexión retorno * | 440 | 440 | 500 | 500 |
| C3 Altura conexión ida * | 1280 | 1280 | 1375 | 1375 |
| C4 Altura total | 1490 | 1490 | 1590 | 1590 |
| C5 Altura punto de llenado | 650 | 650 | 650 | 650 |
| C7 Eje salida humos | 1200 | 1200 | 1300 | 1300 |
| D Diámetro salida humos | 150 | 150 | 150 | 180 |
* fm 20-35: Conexion ida y conexion retorno (1’’)
fm 45-60: Conexion ida y conexion retorno (6/4’’)
| VALORES EMISIONES PLENA CARGA | 20 | 35 | 45 | 60 | |
| Temperatura humos | ºC | ~110 | ~135 | ~130 | ~140 |
| Caudal humos | Kg/s | 0.0165 | 0.0235 | 0.0299 | 0.0366 |
| Contenido CO2 | Vol % | 12.6 | 12.3 | 12.8 | 15.0 |
| VALORES EMISIONES CARGA MINIMA | 20 | 35 | 45 | 60 | |
| Temperatura humos | ºC | ~80 | ~80 | ~80 | ~80 |
| Caudal humos | Kg/s | 0.0063 | 0.0063 | 0.0084 | 0.0084 |
| Contenido CO2 | Vol % | 9.4 | 9.4 | 13.0 | 13.0 |
Reservado el derecho a modificar los datos.

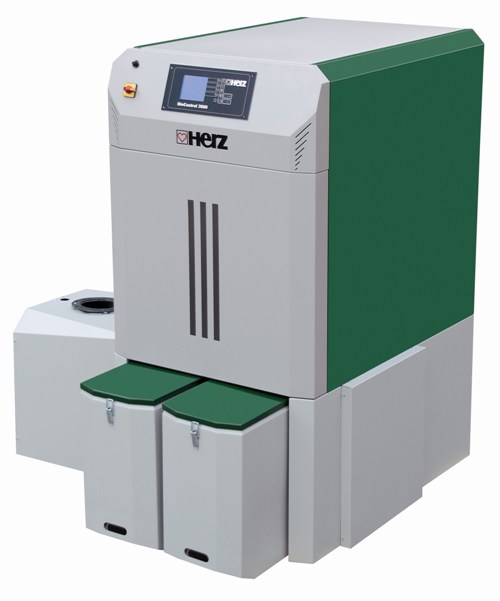

Firematic 80 - 201 Kw
Caldera Firematic con piso móvil. Compuesta de dos partes independientes; la primera, con parrillas más largas, seca el combustible que luego cae a la segunda parte, con parrillas más cortas, que es donde se producirá la combustión. Ideal para granjas e instalaciones industriales. Cuatro potencias nuevas a elegir.
Firematic 80 (autorregulable de 22 a 80 KW) ,
Firematic 101 (autorregulable de 22 a 101 KW),
Firematic 130 (autorregulable de 37,8 a 143 KW),
Firematic 151 (autorregulable de 37,8 a 155 KW),
Firematic 180 (autorregulable de 42,2 a 183 KW),
Firematic 201 (autorregulable de 42,2 a 201 KW).
Versión estándar compuesta por:
Cuerpo de la caldera con aislamiento eficiente. Intercambiador de seguridad
Sistema de aspiración con regulación de velocidad. Limpieza automática de la parrilla de combustión mediante sistema basculante con limpieza de incrustaciones. Limpieza automática de la parrilla móvil (step grate). Caída automática de la ceniza mediante parrilla basculante. Limpieza automática de intercambiadores. Cámara de combustión con 2 zonas. Sistema RSE anti-retorno de la llama. Control de nivel de almacén intermedio mediante sensores infrarrojos. Encendido automático mediante soplador de aire caliente. Extracción automática de cenizas de combustión y gases. Recogida de cenizas en cajón central. Regulación integrada mediante sistema "BioControl 3000" con pantalla LCD. Regulación de combustión. Regulación mediante sonda LAMBDA controla flujo de aire de combustión y entrada de combustible. Regulación del acumulador (ACS). Activación de la válvula motorizada para un rápido calentamiento del circuito de calefacción. Accesorios de limpieza.
| DATOS TÉCNICOS | 80 |
101 |
130 |
151 |
180 |
201 |
|
| Rango de potencias | kW |
22,0 -80 |
22,0 – 101 |
37,8 - 143 |
37,8 - 155 |
42,2 - 183 |
42,2 - 201 |
| Peso caldera | Kg |
1032 |
1032 |
1350 |
1350 |
1350 |
1350 |
| Tiraje mínimo | mbar |
0.05/0.1 |
0.05/0.1 |
0.05/0.1 |
0.05/0.1 |
0.05/0.1 |
0.05/0.1 |
| Presión de trabajo | bar |
3.0 |
3.0 |
3.0 |
3.0 |
3.0 |
3.0 |
| Temperatura máx. | ºC |
95 |
95 |
95 |
95 |
95 |
95 |
| Capacidad de agua | L |
179 |
179 |
270 |
270 |
270 |
270 |
| Conexión eléctrica | V,Hz,A |
230,50,16 |
230,50,16 |
230,50,16 |
230,50,16 |
230,50,16 |
230,50,16 |

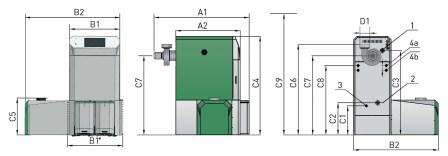

| DIMENSIONES (mm) | 80 | 101 | 130 | 151 | 180 | 201 |
| A1 Longitud | 1709 | 1709 | 2071 | 2071 | 2071 | 2071 |
| A2 Longitud | 1178 | 1178 | 1178 | 1178 | 1178 | 1178 |
| B1 Anchura | 846 | 846 | 980 | 980 | 980 | 980 |
| B2 Anchura con introductor | 1636 | 1636 | 1888 | 1888 | 1888 | 1888 |
| C1 Altura conexión llenado/vaciado | 519 | 519 | 648 | 648 | 648 | 648 |
| C2 Altura conexión retorno * | 690 | 690 | 678 | 678 | 678 | 678 |
| C3 Altura conexión ida * | 1520 | 1520 | 1679 | 1679 | 1679 | 1679 |
| C4 Altura total | 1690 | 1690 | 1818 | 1818 | 1818 | 1818 |
| C5 Altura punto de llenado | 646 | 646 | 725 | 725 | 725 | 725 |
| C7 Eje salida humos | 1441 | 1441 | 1578 | 1578 | 1578 | 1578 |
| D Diámetro salida humos | 180 | 180 | 200 | 200 | 200 | 200 |
1 Impusión 2" IG 2 Retorno 2" DI
3 Llenado/vaciado de conexión 1/2" DI 4a Calor intercambiador seguridad entrada 1/2" DI 4b Calor intercambiador seguridad salida 1/2" DI
| VALORES EMISIONES PLENA CARGA | 80 | 101 | 130 | 151 | 180 | 201 | |
| Temperatura humos | ºC | ~115 (~110) | ~125 (~130) | ~140 (~130) | ~160 (~140) | ~160 (~170) | ~160 (~170) |
| Caudal humos | Kg/s | 0,0516 (0,04511) | 0,0604 (0,0557) | 0,0816 (0,0789) | 0,0924 (0,0861) | 0,1095 (0,1183) | 0,1095 (0,1183) |
| Contenido CO2 | Vol % | 12,8 (13,2) | 14,2 (13,3) | 13,7 (13,5) | 14,3 (14,3) | 13,5 (13,6) | 13,5 (13,6) |
| VALORES EMISIONES CARGA MINIMA | 80 | 101 | 130 | 151 | 180 | 201 | |
| Temperatura humos | ºC | ~60 (~60) | ~60 (~65) | ~70 (~70) | ~70 (~70) | ~70 (~70) | ~70 (~70) |
| Caudal humos | Kg/s | 0,0171 (0,0184) | 0,0171 (0,0184) | 0,028 (0,036) | 0,028 (0,036) | 0,0256 (0,0334) | 0,0256 (0,0334) |
| Contenido CO2 | Vol % | 10,2 (8,8) | 10,2 (8,8) | 10,3 (8,9) | 10,3 (8,9) | 12,1 (12,0) | 12,1 (12,0) |
